GBT-MV系列高压变频器





详细描述
原理及特性
型号定义及选型说明
技术参数
一次方案

　　一、大禹电气与美国艾默生公司建立了战略技术合作关系，全面引进了艾默生公司的电力电子技术为一体而开发的注重环保的IGBT高压变频器技术，研发生产了大禹电气GBT-MV系列高压变频器。控制系统采用先进的多核控制平台(2×DSP+1×FPGA)，高集成设计，功能强大，避免大量接插件。主控系统安装在整体屏蔽的机箱内，提高了系统的抗干扰能力。整体系统采用多级电平SPWM控制，实现对高压电动机的变频调速驱动控制，切实发挥高压电动机变速运转的威力，为提高设备的控制水平，满足工艺控制要求，降低电机电耗有着积极的作用。

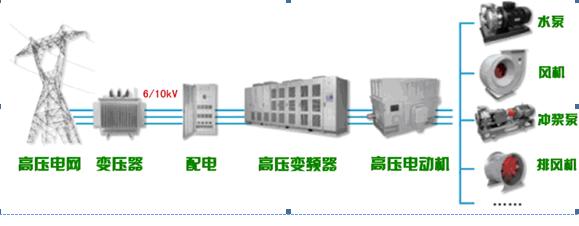

　　GBT-MV系列高压变频器属电压源型、高-高结构变频器，采用单元串联方式，利用移相叠加原理产生近乎完美的正弦波，直接输出6KV/10KV电压，不需要任何输出升压装置，可以直接驱动高压电机。

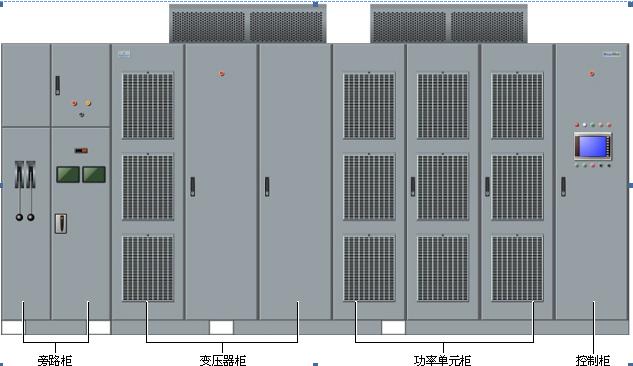

　　产品外型
- 　　高压变频器系统由移相变压器、24(15)个单相H桥逆变器(三相输入单相输出的功率单元)及控制系统组成，通过把每个功率单元交流输出串联起来，实现10kV(6KV)中压输出。

  　　GBT-MV系列高压变频器采用多单元串联结构，功率单元的输入为移相变压器形成的输出绕组，前后两级单元首尾相连，最终Y型联结结构，叠加输出6KV/10KV。，

  　　产品特点

  　　1、能够适应恶劣的输入电压波动，可以在-45%～+15%输入电压范围内工作。而一些厂家只能保证输入电压跌落 30～35%时正常工作。

  　　2、控制电源三级热冗余，其中一路控制电源来自高压供电回路，一路控制电源，取自外部供电;相比控制电源采用两路低压回路加 UPS 供电的普通方案可靠性提高一个数量级，保证变频器不间断工作。即使在控制电源和高压同时掉电时，后备电池(或超级电容)也使得变频器不失控，系统更加安全，实现控制电源热冗余。后备电池(或超级电容)比 UPS 的维护更加简单容易。

  　　3、独特的散热、防尘设计，功率单元过热保护整定值高达 90℃，变频器最高工作环境温度可达 55℃。

  　　4、主控系统采用三核控制架构(双 DSP+FPGA)，逻辑运算和算法运算分开，其运算速度更快，抗干扰能力更强，系统更可靠。

  　　5、主控板采用 8 层 PCB 板设计，比4层主控板抗扰性更优;一些厂家大都采用2 层板，甚至单层板。

  　　6、产品设计满足比 IEC 标准要求更为苛刻的指标，标准产品就能够在海拔高度至 3000m 的高原环境输出 10kV 额定电压。

  　　7、具备调试模式，在不连接高压输入情况下利用外部 380V 低压电通过输入移相变压器的辅助绕组升至 10kV/6kV，进行主功率的空载调试，调试维护更简单、安全。

  　　8、具有“黑匣子”功能，能记录故障发生前两个周波的故障实时信息，并在故障发生时，冻结故障发生前两个周波的的核心电气数据;同时可以存储 5000条以上的告警和故障记录，方便维护和故障诊断。

  　　9、I/O接口：开关量输入多达50多种组合可选，输出多达30多种信号可选;模拟量输入输出均为4路;模拟量输出多达10多种信号可选，一些厂家大都采用I/O固化，输入/输出点不够需用PLC扩展。

  　　10，全面的抗干扰：通过光电隔离、PCB的合理布局、三防漆、软件滤波、尖峰电压抑制网络、气隙放电管、安规电容吸收网络等措施。

　　选型表

GBT-MVG系列通用型

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
6	GBT-MVG0280-06/06C	280	220	27	3300	1800×1600×2550	图1
	GBT-MVG0350-06/06C	350	250	34	3500
	GBT-MVG0400-06/06C	400	315	39	3500
	GBT-MVG0500-06/06C	500	400	48	3500
	GBT-MVG0630-06/06C	630	500	61	3500	1800×1800×2550	图2
	GBT-MVG0800-06/06C	800	630	77	4000	1800×1800×2550	图2
	GBT-MVG0400-06/06B	400	315	39	3500	3200×1200×2702	图3
	GBT-MVG0500-06/06B	500	400	48	3600
	GBT-MVG0630-06/06B	630	500	61	3800
	GBT-MVG0800-06/06B	800	630	77	4200
	GBT-MVG1000-06/06B	1000	800	96	4800	4575×1200×2730	图4
	GBT-MVG1250-06/06B	1250	1000	120	5200
	GBT-MVG1600-06/06B	1600	1250	154	5600
	GBT-MVG1800-06/06B	1800	1400	173	6700	5075×1500×2779	图5
	GBT-MVG2000-06/06B	2000	1600	193	7000
	GBT-MVG2250-06/06B	2250	1800	217	7500
	GBT-MVG2500-06/06B	2500	2000	241	7600
	GBT-MVG2800-06/06B	2800	2250	270	8500
	GBT-MVG3200-06/06B	3200	2500	308	8700
	GBT-MVG3500-06/06B	3500	2800	337	---	----	----
	GBT-MVG3800-06/06B	3800	3150	366	---
	GBT-MVG4500-06/06B	4500	3550	433	---
	GBT-MVG5000-06/06B	5000	4000	481	---
	GBT-MVG5600-06/06B	5600	4500	539	---
	GBT-MVG6250-06/06B	6250	5000	602	---

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
10	GBT-MVG0300-10/10C	300	220	18	3300	2200×1600×2550	图6
	GBT-MVG0350-10/10C	350	250	20	3300
	GBT-MVG0400-10/10C	400	280	23	3300
	GBT-MVG0450-10/10C	450	315	26	3500
	GBT-MVG0550-10/10C	550	400	32	4300
	GBT-MVG0650-10/10C	650	500	38	4600
	GBT-MVG0800-10/10C	800	630	46	4900
	GBT-MVG0550-10/10B	550	400	32	4500	4000×1200×2652	图7
	GBT-MVG0650-10/10B	650	500	38	4600
	GBT-MVG0800-10/10B	800	630	46	4900
	GBT-MVG1000-10/10B	1000	800	58	5200
	GBT-MVG1250-10/10B	1250	1000	72	5400
	GBT-MVG1350-10/10B	1350	1120	78	6000
	GBT-MVG1600-10/10B	1600	1250	92	7000	6125×1400×2732	图8
	GBT-MVG1750-10/10B	1750	1400	101	7500
	GBT-MVG2000-10/10B	2000	1600	116	7600
	GBT-MVG2250-10/10B	2250	1800	130	7800
	GBT-MVG2400-10/10B	2400	2000	139	8000
	GBT-MVG2800-10/10B	2800	2240	162	9100
	GBT-MVG3200-10/10B	3200	2500	185	9500	6575×1500×2779	图9
	GBT-MVG3500-10/10B	3500	2800	202	9600
	GBT-MVG4000-10/10B	4000	3150	231	10500
	GBT-MVG4500-10/10B	4500	3550	260	11000
	GBT-MVG5000-10/10B	5000	4000	290	12000
	GBT-MVG5250-10/10B	5250	4250	303	13000
	GBT-MVG5500-10/10B	5500	4500	318	---	---	---
	GBT-MVG6200-10/10B	6200	5000	358	---
	GBT-MVG6800-10/10B	6800	5600	393	---
	GBT-MVG7600-10/10B	7600	6300	439	---
	GBT-MVG8600-10/10B	8600	7100	497	---
	GBT-MVG10M5-10/10B	10500	8000	606	---

GBT-MV系列高性能型

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
6	GBT-MVF0280-06/06C	280	220	27	3300	1800×1600×2550	图1
	GBT-MVF0350-06/06C	350	250	34	3500
	GBT-MVF0400-06/06C	400	315	39	3500
	GBT-MVF0500-06/06C	500	400	48	3500
	GBT-MVF0630-06/06C	630	500	61	3500	1800×1800×2550	图2
	GBT-MVF0800-06/06C	800	630	77	4000	1800×1800×2550	图2
	GBT-MVF0400-06/06B	400	315	39	3500	3200×1200×2702	图3
	GBT-MVF0500-06/06B	500	400	48	3600
	GBT-MVF0630-06/06B	630	500	61	3800
	GBT-MVF0800-06/06B	800	630	77	4200
	GBT-MVF1000-06/06B	1000	800	96	4800	4575×1200×2730	图4
	GBT-MVF1250-06/06B	1250	1000	120	5200
	GBT-MVF1600-06/06B	1600	1250	154	5600
	GBT-MVF1800-06/06B	1800	1400	173	6700	5075×1500×2779	图5
	GBT-MVF2000-06/06B	2000	1600	193	7000
	GBT-MVF2250-06/06B	2250	1800	217	7500
	GBT-MVF2500-06/06B	2500	2000	241	7600
	GBT-MVF2800-06/06B	2800	2250	270	8500
	GBT-MVF3200-06/06B	3200	2500	308	8700
	GBT-MVF3500-06/06B	3500	2800	337	---	----	----
	GBT-MVF3800-06/06B	3800	3150	366	---
	GBT-MVF4500-06/06B	4500	3550	433	---
	GBT-MVF5000-06/06B	5000	4000	481	---
	GBT-MVF5600-06/06B	5600	4500	539	---
	GBT-MVF6250-06/06B	6250	5000	602	---

电压等级（KV)	规格型号	额定容量（kVA）	适配电机功率（KW)	输出电流（A）	重量（kg)	变频器尺寸1（W×D×H,mm）	柜型
10	GBT-MVF0300-10/10C	300	220	18	3300	2200×1600×2550	图6
	GBT-MVF0350-10/10C	350	250	20	3300
	GBT-MVF0400-10/10C	400	280	23	3300
	GBT-MVF0450-10/10C	450	315	26	3500
	GBT-MVF0550-10/10C	550	400	32	4300
	GBT-MVF0650-10/10C	650	500	38	4600
	GBT-MVF0800-10/10C	800	630	46	4900
	GBT-MVF0550-10/10B	550	400	32	4500	4000×1200×2652	图7
	GBT-MVF0650-10/10B	650	500	38	4600
	GBT-MVF0800-10/10B	800	630	46	4900
	GBT-MVF1000-10/10B	1000	800	58	5200
	GBT-MVF1250-10/10B	1250	1000	72	5400
	GBT-MVF1350-10/10B	1350	1120	78	6000
	GBT-MVF1600-10/10B	1600	1250	92	7000	6125×1400×2732	图8
	GBT-MVF1750-10/10B	1750	1400	101	7500
	GBT-MVF2000-10/10B	2000	1600	116	7600
	GBT-MVF2250-10/10B	2250	1800	130	7800
	GBT-MVF2400-10/10B	2400	2000	139	8000
	GBT-MVF2800-10/10B	2800	2240	162	9100
	GBT-MVF3200-10/10B	3200	2500	185	9500	6575×1500×2779	图9
	GBT-MVF3500-10/10B	3500	2800	202	9600
	GBT-MVF4000-10/10B	4000	3150	231	10500
	GBT-MVF4500-10/10B	4500	3550	260	11000
	GBT-MVF5000-10/10B	5000	4000	290	12000
	GBT-MVF5250-10/10B	5250	4250	303	13000
	GBT-MVF5500-10/10B	5500	4500	318	---	---	---
	GBT-MVF6200-10/10B	6200	5000	358	---	---	---
	GBT-MVF6800-10/10B	6800	5600	393	---	---	---
	GBT-MVF7600-10/10B	7600	6300	439	---	---	---
	GBT-MVF8600-10/10B	8600	7100	497	---	---	---
	GBT-MVF10M5-10/10B	10500	8000	606	---	---	---

　　1：表中所列的外形尺寸为标准尺寸，可能会和变频器的实际外形尺寸不同。未标明外形尺寸机型以实物为准。

序号	项目	参数	备注
1	使用标准	GB12668.4-2006/IEC 61800-4：2002
2	型号	GBT-MV
3	供货商及产地	大禹电气科技股份有限公司产地孝感
4	安装地点	室内
5	技术方案	多级模块串联，交-直-交，高－高方式
6	对电动机要求	普通三相异步电动机
7	变频器输入侧有无熔断器	有
8	额定输入电压/允许变化范围	3kV/ ± 15 ％， 6kV/ ± 15 ％，10kV/±15％
9	系统输入电压	3kV/6kV/10kV
10	系统输出电压	0～3kV，0～6kV，0～10kV
11	系统输出电流	因功率及其现场工况不同而异
12	逆变侧最高输出电压	3.3kV/6.3kV/11kV
13	额定容量		根据用户要求而定
14	额定输入频率/允许变化范围	50±10%Hz
15	对电网电压波动的敏感性	不敏感
16	变频器效率	≥98%	型号不同参数略有差别
17	谐波	<2%< p="">	型号不同参数略有差别
18	可靠性指标(平均无故障工作时间)	30000h
19	输入侧功率因数	大于95%	型号不同参数略有差别
20	控制方式	V/F控制和矢量控制
21	控制电源	20A，380VAC
22	UPS型式、参数及容量	220VAC 1000VA 30min
23	整流形式及元件参数	3相不可控整流
24	逆变单元形式	H桥逆变
25	传动象限	二象限
26	电隔离部分是否采用光纤电缆	采用光纤通信型号：HFBR－EUS100 厂家：美国安捷伦
27	噪声等级	£70dB
28	冷却方式	强制风冷
29	冷却系统故障对变频器的影响	在允许范围内，报警不跳机
30	过载能力	120％时60s，150％时5s，200％时立即保护
31	变压器损耗	≤1.5％	型号不同参数略有差别
32	系统总损耗	≤2.0％	型号不同参数略有差别
33	标准控制连接	硬接线
34	模拟量信号（输入）规格及数量	4-20mA，2 路	根据用户要求而定
35	模拟量信号（输出）规格及数量	4-20mA，2 路
36	开关量信号（输入）规格及数量	10（继电器干式节点
37	开关量信号（输出）规格及数量	14（继电器干式节点
38	操作键盘	触摸屏
39	界面语言	中文或英文	根据用户要求而定
40	变频装置外形尺寸 (以一拖一 6KV/710KW＜P≤1250KW为例)	长 5030mm × 深 1200mm × 高2200mm
41	变频装置重量(以一拖一6KV/710KW ＜ P ≤ 1250KW 为例)	4000Kg左右
42	盘前维护或盘后维护	盘前维护（可靠墙）
43	是否需要输出滤波器	不需要
44	是否提供输出滤波器	不提供
45	售后服务的承诺	24小时内响应
