本文着重介绍了GGQ系列高压固态软起动器在蓝天纸业4台搅拌机的应用情况，本文研究并结合工程应用实践，分析了其GGQ系列高压固态软起动器的技术原理和特性，应用结果表明，能够满足用户对高压软起动装置的个性化需要，具有非常重要的经济效益和社会价值。

　　前言

　　随着我国经济快速增长，科学技术的日新月异，智能控制系统得到了越来越广泛的应用，也提出了更高的要求。作为重要驱动执行机构的电动机来说，它的控制方式受到广大技术人员的高度重视，既要为智能控制打下良好的基础，又要降低电动机起动时对电网的冲击。

　　1.设备的情况

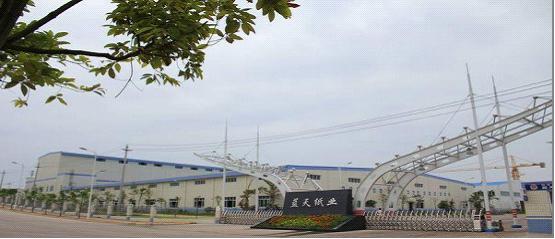

　　宜宾蓝天纸业公司领导经多方调研考察，比较性价比，最终决定选用大禹电气科技股份有限公司的GGQ系列高压固态软起动器对现场的4台搅拌机机组进行软起动。双方通过对生产工艺流程、现场使用条件的充分了解、分析和对可实现方案的论证，共同制定了软起动方案。现场设备的主要参数如下：

　　额定功率：630KW

　　额定电压：10KV

　　电动机负载：搅拌机

　　2.工作原理

　　其一次主回路由晶闸管正反并联后再串联组成，晶闸管组件单元保护回路由RC动态均压、静态均压电阻、过电压保护器等组成，二次控制回路由DSP中控系统和其它电气部分组成，工作电压为220V电源。起动器工作时，晶闸管触发信号由DSP中控系统发出经信号处理单元放大后通过光钎传输到高压触发板上，由触发板控制晶闸管的导通角度，使其输出电压由小到大的变化。起动器工作程序一般是按现场工况预先设定的起动参数值进行逐步增加电动机端电压，使电动机平滑加速，起动电流在预先设定的倍数内变化，当电动机转速逐渐加至额定转速，起动电流降至额定电流以下时旁路接触器合上，起动器转入运行状态，使起动器达到降低电动机起动电流的目的。

　　3.软起动设计特点

　　采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，极大的方便了用户的使用。

　　系统控制中心采用哈佛总线及计算机模糊控制技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量。

　　起动电流、起动时间、负载状态压可根据不同现场负载进行调整，减少起动损耗，以最小的起动电流产生最佳起动转矩，可平稳起动电机及拖动负载。

　　采用光钎通讯及电压隔离技术，BOD保护触发电路，防止可控硅阀组中其中一个可控硅不通时，保护触发电路迅速关闭其它的触发信号，保护关闭的可控硅不受击穿。

　　采用先进的逻辑控制单元，实现一种全新的可编程逻辑控制，并在出现任何故障时可实现单元保护自锁。

　　具有RS-485通讯功能，可与上位机进行双向通讯，以适应外围设备监控。

　　具有性能可靠、安装、操作、使用简便等特点。

　　4.运行情况

　　从软起动投入运行的应用效果来看，完全达到了用户的要求，其优越性体现为以下几点：

　　(1) 操作简便、易于观察。软起动运行时的所有数据及运行状态在人机界面都可显示，如输入电流、输出电压、输出电流、开闭环等。人机界面操作简单明了，观察方便。

　　(2)降低了维护费用。启动电流小，对机组没有任何机械冲击，相应地延长了电机的使用寿命，大大降低了维护工作量和维护成本。

　　(3)起动平稳，不至于电压急剧下降，不会破坏同电网其它设备的正常运行。

　　(4)节省了增加变压器容量所带来的投入。

　　5.结束语

　　GGQ系列高压固态软起动器投入使用后，使系统的可靠性和安全性明显提高，而且提高了企业工作效率和经济效益。
